德化宴林口桥、迎仙宫迁移保护工程修缮前后对比图

日期:2019-09-07     点击:792    评论:0    展开全部     查看原图

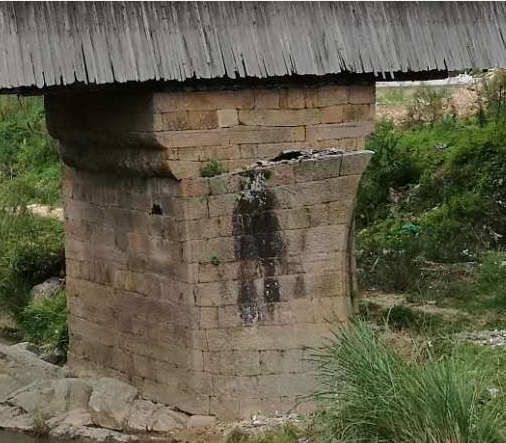

德化宴林口桥桥墩正面施工前












古建筑图片说明
  德化宴林口桥、迎仙宫迁移保护工程位于德化县盖德镇林地村,又称上林桥,俗称暗林口桥。始建于清乾隆四十七年(1782年)。光绪三十年(1904)被洪水冲毁,后由乡民林仁礼重建,1959年再次重修。两孔、一墩为伸臂廊桥,歇山式屋面,人字梁架。长27.12米,宽3.4米,通道2.16米,高3.99米,通道两侧有长板坐椅,全桥由44支木柱(分成四列)撑架,船型桥墩用条石垒成,双孔长廊屋盖梁式架构。桥北侧有附属建筑迎仙宫1座,居北朝南,始建于北宋治平年间(公元1064年前后),距离县城13公里。为德化县早期的古宫之一,早于年代久远,历经风雨侵蚀,被严重破损。1990年以砖木结构重建。2003年7月被台风摧毁。同年,依期旧制,用砖木结构重建。1988年5月3日被公布为第4批县级文物保护单位。

施工技术要点总结

1、原来船型桥墩是用条石到现场加工垒成的,没有规格可言,也就是说,上面一块的条石是根据下面一块条石的规格,现场取材加工垒砌很不规则。给我们施工带来难度,因此在拆除船型桥墩之前,不紧要给每块条石标号序号和方向,而且还要标注好水平,做到误差在0.5cm以内,才能保证桥墩不走样。

2、大木构件的迁移,我们以四根柱和人字梁架整体固定完好,然后用土工布包裹后整个梁架迁移,其中固定方法采用柱与柱之间以横杆顶住,再将四根柱子用土工布垫上绑紧,这样做可减少卯口的损坏和整个梁架不变形。

3、桥梁根径16~24cm不等,长度为14米,分部设于桥头石基及桥中的桥墩上。中部桥墩处在主梁下设置2层相互垂直布置的圆木大架构成伸臂,增加桥的承受力。桥梁是以拆之前做好序号、方向,然后逐条搬迁。对于风雨板、屋面椽板,同样是编好序号、方向,并将其中腐朽部分予以更换。总而言之,在本桥的施工中对原木构件做了很好的保护。
